□56mm 系列直线步进电机(贯穿轴式) - 深圳市英士達機電技術開發有限公司

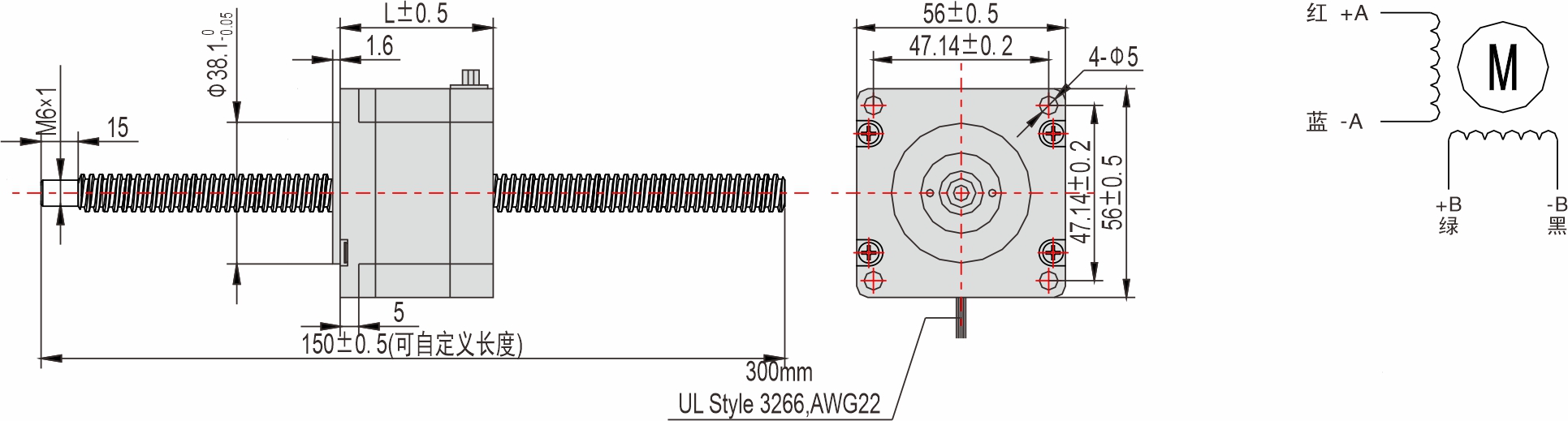

外形图(单极线圈)

英士达机电 56mm贯穿轴式直线步进电机

※ 我们可以根据您的需求制定步进电机的电气参数；

※ 步进电机安装时务必用电机前端盖安装止口定位，并注意公差配合，严格保证步进电机输出轴与负载的同心度。

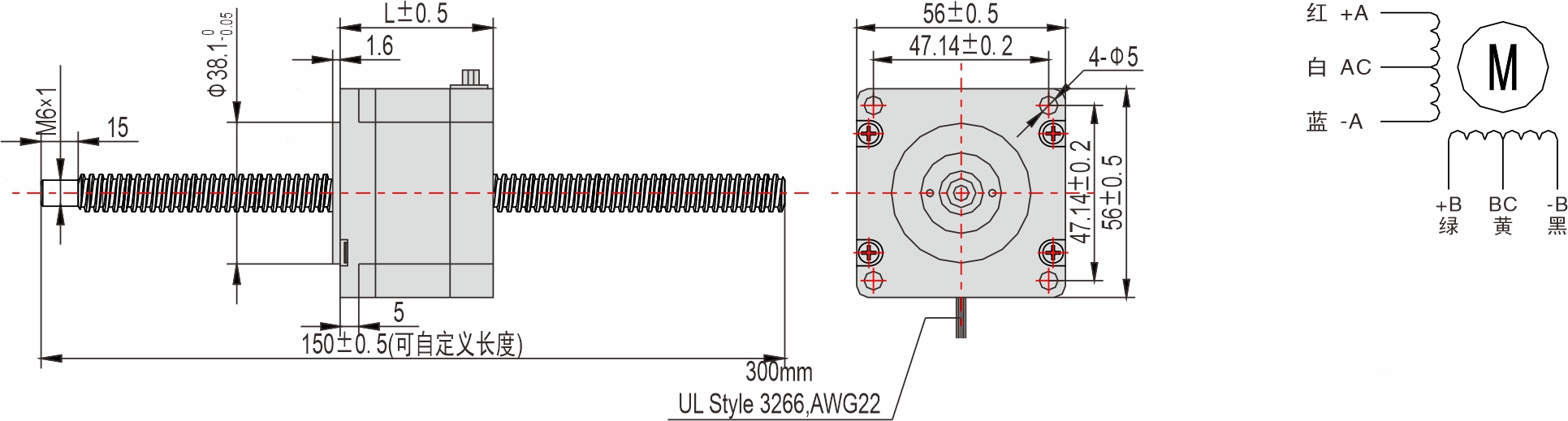

外形图(双极线圈)

英士达机电 56mm贯穿轴式直线步进电机

※ 我们可以根据您的需求制定步进电机的电气参数；

※ 步进电机安装时务必用电机前端盖安装止口定位，并注意公差配合，严格保证步进电机输出轴与负载的同心度。

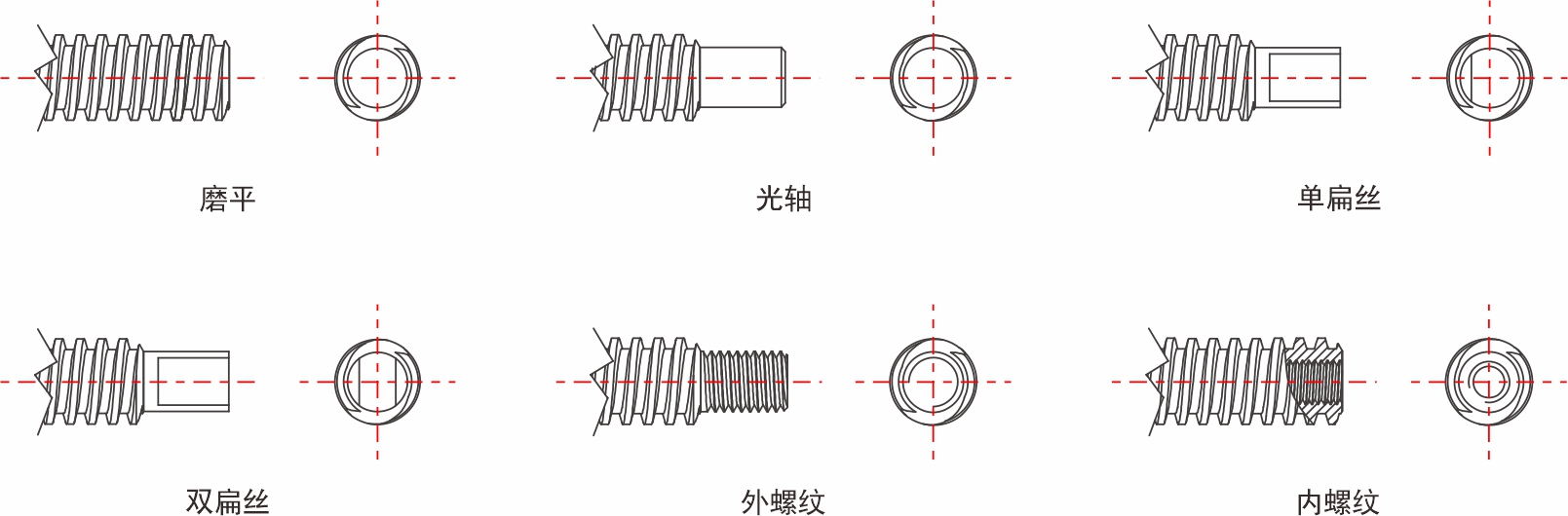

丝杆末端加工

丝杆末端加工图

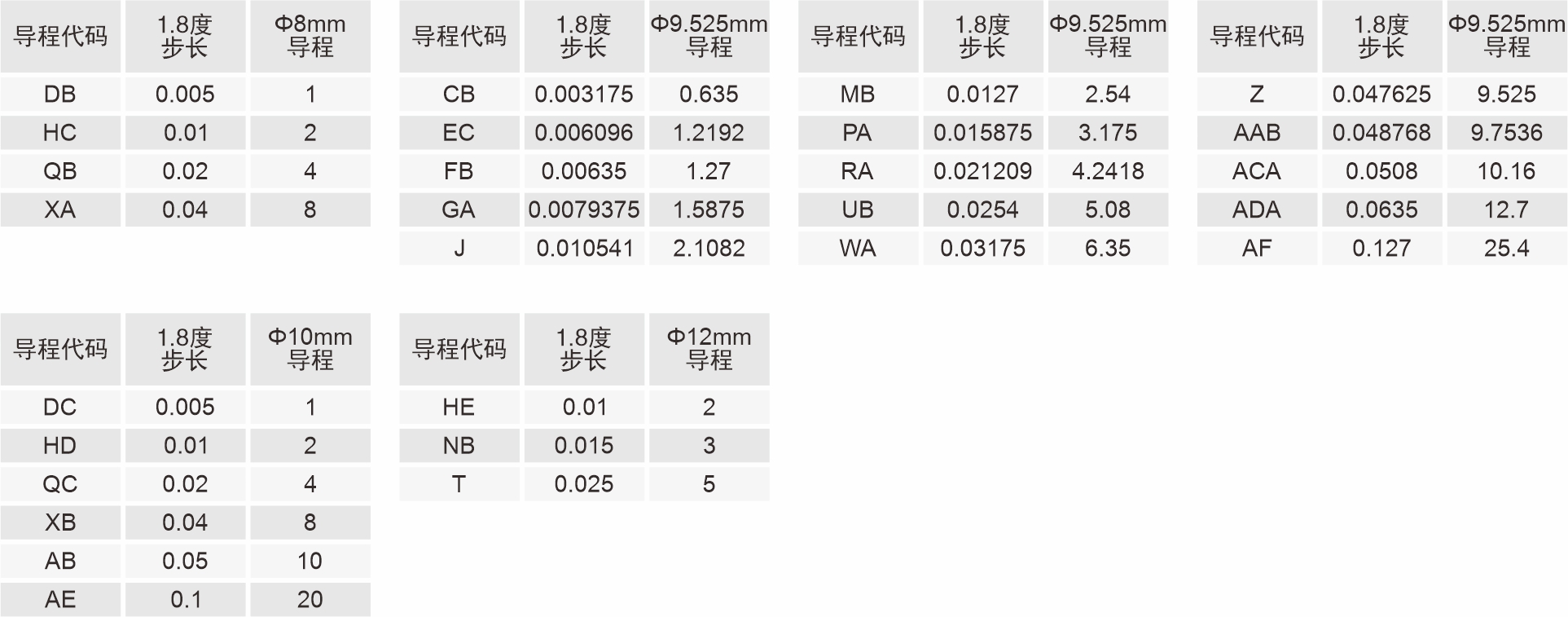

丝杆导程表

丝杆导程代码表

技术参数(单极线圈)

步进电机型号	驱动器型号	电流 /相	电阻 /相	电感 /相	静力矩	引出线	转子惯量	重量	机身长度
单轴		A	Ω	mH	kg-cm		g-cm2	Kg	L(mm)
YSD254-TS6-	SEA2D34 SEA2D44	3	0.7	0.62	5.5	6	155		45
YSD256-TS6-		3	0.75	1.1	8.5	6	280		56
YSD257-TS6-		3	0.8	1.7	11	6	380		65
YSD258-TS6-		3	1	2.1	13	6	480		76

※ 其他特殊规格请与英士达机电或代理商洽谈。

技术参数(双极线圈)

步进电机型号	驱动器型号	电流 /相	电阻 /相	电感 /相	静力矩	引出线	转子惯量	重量	机身长度
单轴		A	Ω	mH	kg-cm		g-cm2	Kg	L(mm)

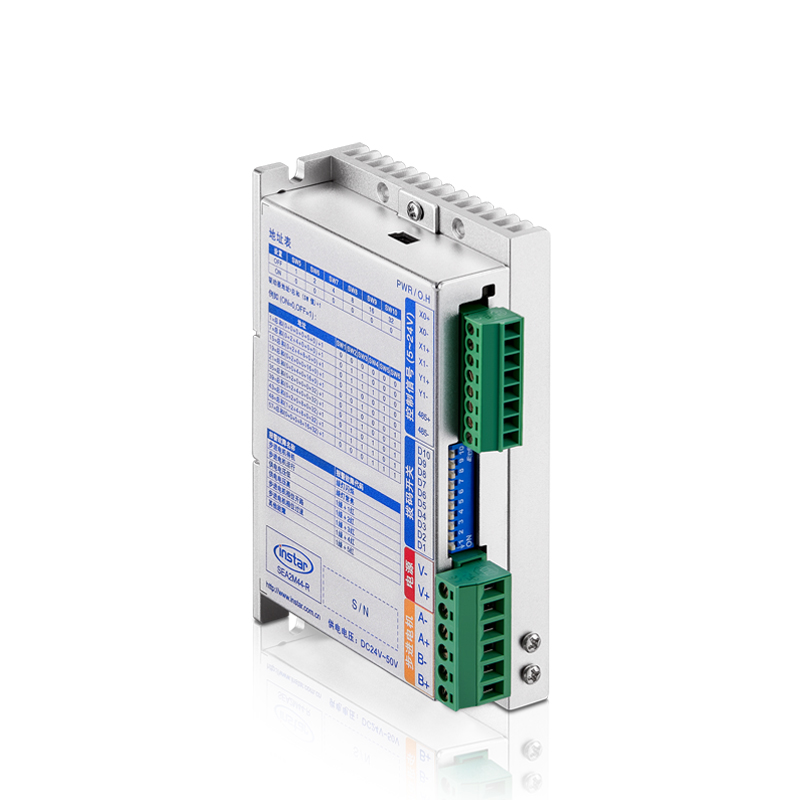

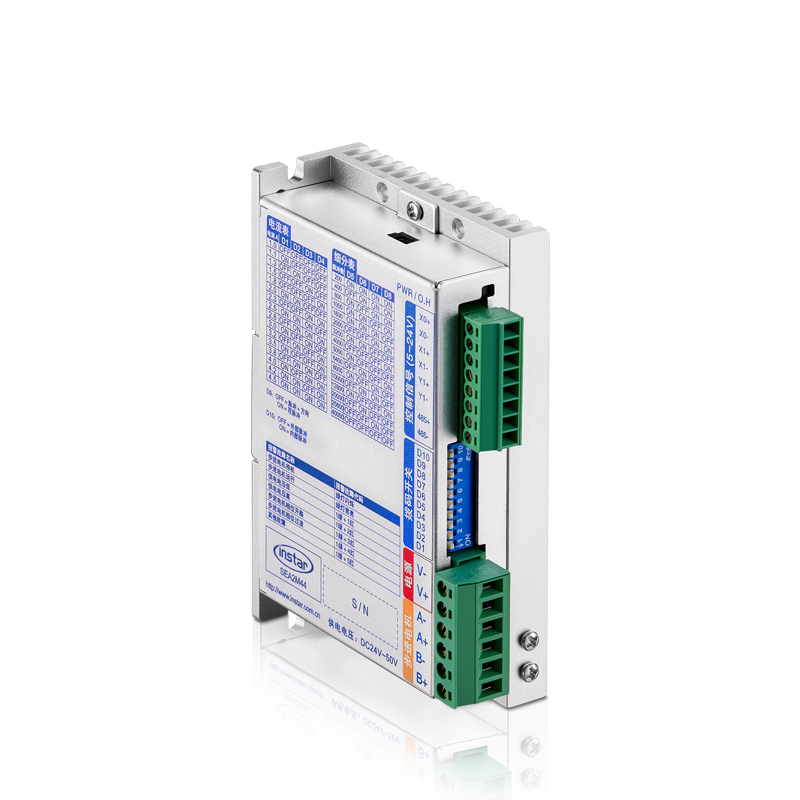

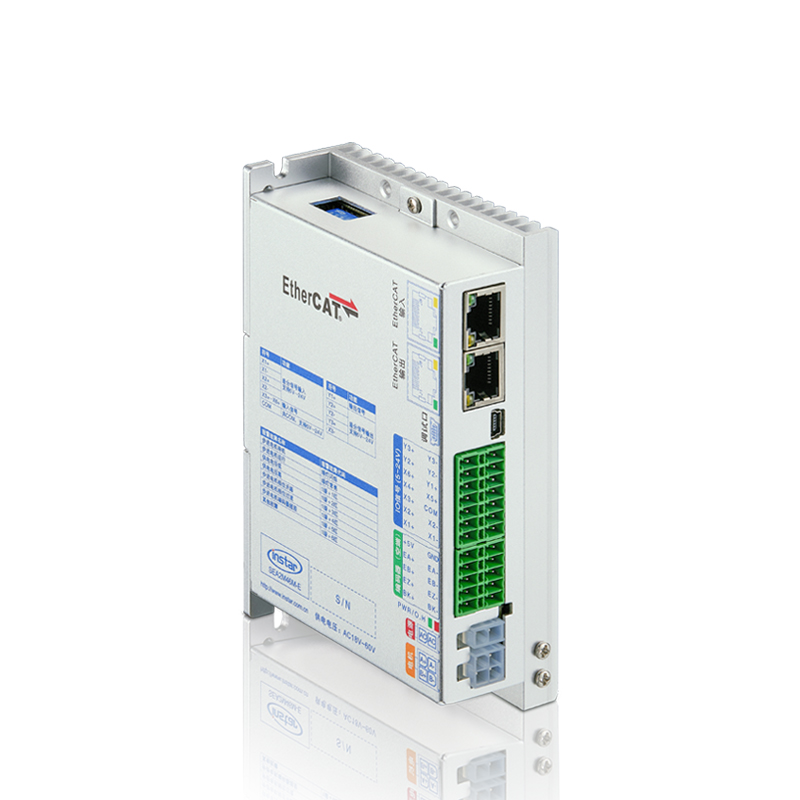

YSD254-TS4-	SEA2M44 SEA2M46M	3	1	2.5	7.5	4	155		45
YSD256-TS4-		4.2	0.6	1.8	12	4	280		56
YSD257-TS4-		4.2	0.5	1.4	15	4	380		65
YSD258-TS4-		4.2	0.6	1.8	18	4	480		76

※ 其他特殊规格请与英士达机电或代理商洽谈。

选购配件

电机动力线：

型号	长度L（m）	导体（m㎡）
SEB-PC050-01E	1	0.5
SEB-PC050-02E	2
SEB-PC050-03E	3
SEB-PC050-04E	4
SEB-PC050-05E	5
SEB-PC050-07E	7
……	……
SEB-PC050-10E	10

※ 用于步进电机与驱动器之间连接时使用的已压连接器的1000万次超高柔拖链电缆线。

步进电机与驱动器间的配线距离，请控制在10m以下。

电缆线注意事项

连接器注意事项


插拔连接器时，请务必握住连接器进行操作。如果拉住电缆线进行操作，可能会导致接触不良。		请勿弯曲连接器部分的电缆线，如果连接部或端子施加应力，可能会导致接触不良或断线。请固定红色两处连接器部分，以防止连接器部晃动，导致端子损坏或接触不良。

插入连接器时：请握住连接器本体，笔直插入。如果倾斜插入，可能导致端子损坏或接触不良。拔出连接器时：请先解除连接器的卡扣，然后笔直拔出。如果握住电缆线拔出，可能导致连接器损坏。		请使用适当的长度进行配线，以免电缆线移动时也不会被拉扯。此外，请确保弯曲半径R在电缆线直径6被以上。

定制接口方式


□42mm 系列马达端接口：Moles 89401-1160 引线端接口：Moles 87369-1100	□42mm 系列马达端接口：JST S6B-PH-K 引线端接口：JST PHR-6	□56mm 系列马达端接口：JST S6B-FH 引线端接口：JST PHR-6

□56mm □60mm 系列马达端接口：JST S11B-XH-A-1 引线端接口：JST XHP-11	□56mm 系列马达端接口：JST S6B-XH-A-1 引线端接口：JST XHP-6	□60mm 系列马达端接口：JST S7B-XH-A-1 引线端接口：JST XHP-7

技术参数

项目	技术参数
步距角	1.8゜
步距角精度	±5%(整步，空载)
电阻精度	±10%
电感精度	±20%
温升	80℃ Max (额定电流，二相通电)
环境温度	-20℃~+50℃
绝缘电阻	100MΩ Min500VDC
耐压	500V AC 一分钟
径向间隙	0.02Max (450g 负载)
轴向间隙	0.08Max (450g 负载)
径向最大负载	75N (距法兰面20mm)
轴向最大负载	15N

应用领域

木工雕刻机、激光雕刻机、打标机、贴标机、固晶机、焊线机、UV打印机、3D打印机、喷绘机、绘图仪、绣花机、点胶机、灌胶机、焊锡机、BGA返修台、贴合机、贴片机、热压机、背光源贴膜机、涂装机、往复机、端子机、剥线机、绕线机、锡膏印刷机、PCB钻孔机、V-CUT机、打靶机、FPC补强机、涂布机、叠片机、IC分选机、IC烧录机、编带机、医疗设备、非标设备、XYZ测量仪、连接器组装机、SMT周边设备等
